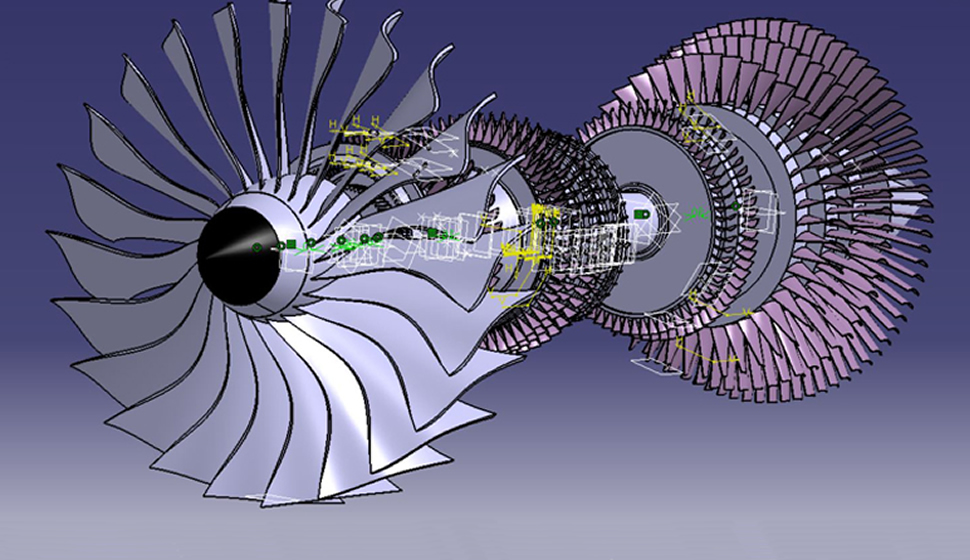

Ingenierías 3D

Un mundo en constante cambio impone mayores exigencias al proceso de ingeniería. Los productos y las experiencias son cada vez más complejos, mientras que los objetivos de rendimiento y calidad son cada vez más exigentes. 3DEXPERIENCE CATIA permite a los ingenieros hacer frente a estos desafíos con un rápido desarrollo de productos mecánicos de alta calidad. Los ingenieros mecánicos equipados con las herramientas de modelado de CATIA 3D pueden obtener información sobre los factores clave para la calidad y el rendimiento en una fase temprana de desarrollo del producto. La creación de prototipos digitales junto con el análisis y la simulación digital permiten a los equipos de desarrollo de productos crear y analizar virtualmente un producto mecánico en su entorno operativo.

Ingenierías 2D

IUna aplicación 2D que le permitirá mejorar la productividad y que además es compatible con otras aplicaciones del mercado. Incorpora más de 1500 órdenes y herramientas a su plataforma CAD, incluyendo más de 300 Patrones de sombreado, Líneas especiales, y unos 5000 bloques, automatizando los procesos de desarrollo y elaboración de los Planos de sus proyectos de Arquitectura e Ingeniería.

• Ingeniarías 3D en Catia
• Entrega de planos 2D
• Estudios de esfuerzos y cargas
• Manuales de mantenimiento

3D en Catia

Las técnicas de Ingeniería Inversa y Reconstrucción 3D permiten, partiendo de un objeto físico y utilizando las herramientas necesarias, obtener un modelo CAD 3D de dicho objeto. El siguiente documento trata sobre el desarrollo de un caso práctico en el que se utilizan las técnicas de Ingeniería Inversa y reconstrucción 3D aplicadas sobre un objeto. Para llevar a cabo el caso práctico se decidió realizar la reconstrucción de un molde, utilizado para fabricar la moqueta de un automóvil. Mediante un escáner 3D se realiza una digitalización del molde, de la cual se obtiene una malla. Utilizando módulos específicos del software Catia V5 se trabaja sobre dicha malla, hasta obtener un modelo CAD en tres dimensiones que defina con la mayor exactitud posible la geometría real del molde. Finalmente se realizaron los debidos análisis para poder comprobar la exactitud de la reconstrucción.

Estudios de esfuerzos y cargas

Los análisis de esfuerzos y deformaciones juegan un papel importante en la ingeniería de procesos predictiva permitiendo predecir el comportamiento de equipos y sus materiales al ser sometidos a diferentes tipos de carga.
